Optymalizacja formy konstrukcyjnej stalowej ramy przestrzennej jest kluczowym zadaniem wymagającym głębokiego zrozumienia zasad inżynierii, właściwości materiałów i wymagań projektowych. Jako dostawca stalowych ram przestrzennych byłem na własne oczy świadkiem wpływu dobrze zoptymalizowanych konstrukcji na wydajność, opłacalność i trwałość różnych projektów. Na tym blogu podzielę się spostrzeżeniami na temat optymalizacji formy konstrukcyjnej stalowej ramy przestrzennej.
Zrozumienie podstaw stalowych ram przestrzennych
Przed zagłębieniem się w techniki optymalizacji należy koniecznie zrozumieć, czym jest stalowa rama przestrzenna. Stalowa rama przestrzenna to trójwymiarowy system kratownicowy złożony z połączonych ze sobą elementów, zwykle ułożonych w regularny wzór. Ramy te są szeroko stosowane w konstrukcjach o dużej rozpiętości, takich jak budynki przemysłowe, areny sportowe i hale wystawowe, ze względu na ich wysoki stosunek wytrzymałości do masy, sztywność i możliwość pokrycia dużych powierzchni bez podpór pośrednich.

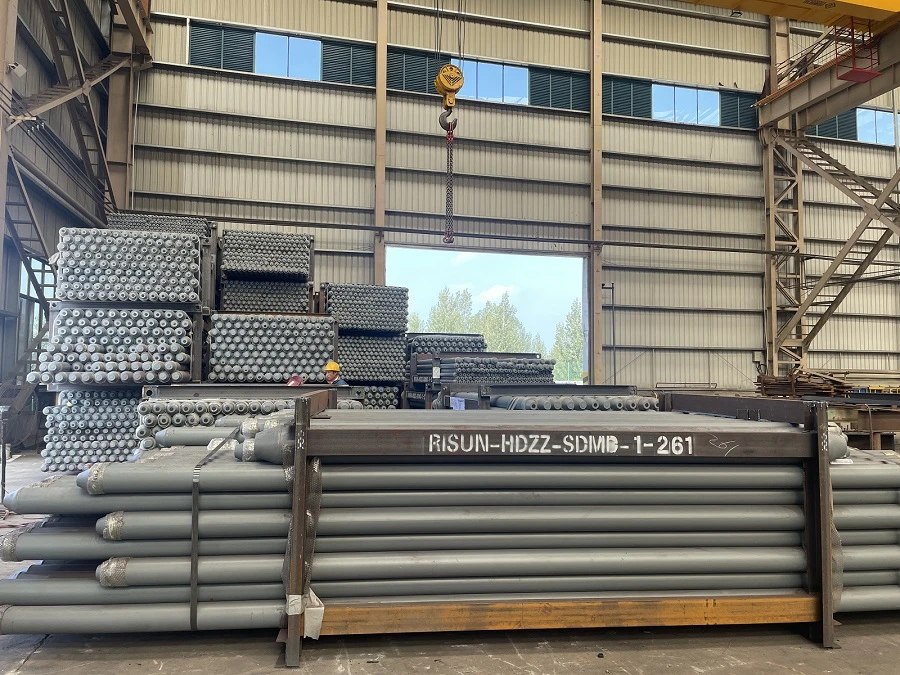

Istnieją różne typy stalowych ram przestrzennych, w tymStruktura siatki składu węgla,Rama ze stalowej siatki z kulką śrubową, ISpawana sferyczna rama z siatki stalowej. Każdy typ ma swoją własną charakterystykę i jest odpowiedni do określonych zastosowań.
Analiza strukturalna
Pierwszym krokiem w optymalizacji formy konstrukcyjnej stalowej ramy przestrzennej jest przeprowadzenie kompleksowej analizy strukturalnej. Obejmuje to określenie obciążeń, którym będzie poddawana rama, takich jak obciążenia własne, obciążenia użytkowe, obciążenia wiatrem i obciążenia sejsmiczne. Do modelowania ramy i symulowania jej zachowania w różnych warunkach obciążenia można zastosować oprogramowanie do projektowania wspomaganego komputerowo (CAD) i analizy elementów skończonych (FEA).
Analizując rozkład naprężeń, odkształcenia i stabilność ramy, inżynierowie mogą zidentyfikować obszary o dużych naprężeniach lub potencjalnej awarii. Informacje te można następnie wykorzystać do modyfikacji formy konstrukcyjnej w celu poprawy jej wydajności. Na przykład, jeśli analiza wykaże, że niektóre elementy są poddawane nadmiernym naprężeniom, można zwiększyć ich pole przekroju poprzecznego lub dodać dodatkowe stężenia.
Optymalizacja geometryczna
Geometryczna forma stalowej ramy przestrzennej ma znaczący wpływ na jej efektywność konstrukcyjną. Podczas procesu optymalizacji należy wziąć pod uwagę kilka czynników geometrycznych.
Rozpiętość i współczynnik proporcji
Rozpiętość ramy, czyli odległość między podporami, wpływa na ogólne wymagania dotyczące wytrzymałości i sztywności. Ogólnie rzecz biorąc, większe rozpiętości wymagają solidniejszych konstrukcji. Na jej zachowanie wpływa także współczynnik proporcji, czyli stosunek długości do szerokości ramki. Dobrze dobrany współczynnik kształtu może pomóc w bardziej równomiernym rozłożeniu obciążeń i zmniejszyć ryzyko niestabilności konstrukcji.
Wzór siatki
Wzór siatki ramy przestrzennej odnosi się do rozmieszczenia jej elementów. Typowe wzory siatek obejmują siatki trójkątne, kwadratowe i sześciokątne. Często preferowane są siatki trójkątne, ponieważ zapewniają naturalną stabilność i mogą efektywniej rozkładać obciążenia. Jednak wybór wzoru siatki zależy również od wymagań architektonicznych i konkretnego zastosowania ościeżnicy.
Wysokość i nachylenie
Wysokość i nachylenie ramy można zoptymalizować, aby poprawić jej wydajność. Wyższa rama może mieć większą wytrzymałość na obciążenia boczne, natomiast nachylona rama może pomóc w odprowadzaniu wody. Czynniki te należy dokładnie rozważyć na etapie projektowania, aby mieć pewność, że rama spełnia zarówno wymagania strukturalne, jak i funkcjonalne.
Wybór materiału
Wybór odpowiednich materiałów to kolejny ważny aspekt optymalizacji formy konstrukcyjnej stalowej ramy przestrzennej. Wybór gatunku stali i kształtu przekroju poprzecznego elementów może znacząco wpłynąć na wytrzymałość, wagę i koszt ramy.
Stopień stali
Różne gatunki stali mają różne właściwości mechaniczne, takie jak granica plastyczności i wytrzymałość na rozciąganie. Stale wyższej jakości mogą zapewniać większą wytrzymałość, co może pozwolić na zastosowanie elementów o mniejszym przekroju poprzecznym i zmniejszyć całkowitą masę ramy. Jednak stale wyższej jakości są również generalnie droższe, dlatego należy znaleźć równowagę między wydajnością a kosztami.
Kształt przekroju poprzecznego
Kształt przekroju poprzecznego prętów również odgrywa kluczową rolę. Typowe kształty przekrojów poprzecznych obejmują rury, kątowniki i kanały. Często preferowane są elementy rurowe, ponieważ mają wysoką sztywność skrętną i mogą skutecznie wytrzymywać zginanie i obciążenia osiowe. Rozmiar i grubość przekroju poprzecznego należy określić na podstawie analizy statycznej, aby upewnić się, że elementy wytrzymają oczekiwane obciążenia.
Projekt połączenia
Połączenia pomiędzy elementami stalowej ramy przestrzennej mają kluczowe znaczenie dla jej ogólnego działania. Dobrze zaprojektowane połączenie może płynnie przenosić obciążenia pomiędzy elementami i zachować integralność konstrukcji.
Połączenia śrubowe
Połączenia śrubowe są powszechnie stosowane w stalowych ramach przestrzennych, ponieważ są łatwe w montażu i demontażu. Pozwalają również na pewien stopień regulacji podczas procesu budowy. Jednakże konstrukcja połączeń śrubowych musi zapewniać, że śruby wytrzymają działające na nie siły ścinające i rozciągające. Liczbę, rozmiar i rozstaw śrub należy dokładnie obliczyć w oparciu o wymagania dotyczące obciążenia.
Połączenia spawane
Połączenia spawane zapewniają wysoką wytrzymałość i sztywność połączenia pomiędzy elementami. Często stosuje się je w sytuacjach, w których wymagane jest trwalsze i solidniejsze połączenie. Jednak spawanie wymaga wykwalifikowanej siły roboczej i odpowiedniej kontroli jakości, aby zapewnić integralność spoin. Połączenia spawane mogą również powodować naprężenia szczątkowe, które należy uwzględnić w procesie projektowania.
Względy konstrukcyjne
Optymalizacja formy konstrukcyjnej stalowej ramy przestrzennej obejmuje również uwzględnienie procesu budowy. Rama powinna być zaprojektowana w sposób umożliwiający łatwą produkcję, transport i montaż na miejscu.
Modułowość
Zaprojektowanie ramy w sposób modułowy może uprościć proces budowy. Komponenty modułowe mogą być wytwarzane w fabryce w kontrolowanych warunkach, co może poprawić jakość i skrócić czas budowy. Elementy te można następnie łatwo przetransportować na plac budowy i szybko zmontować.
Sekwencja erekcji
Ważna jest również kolejność montażu ramy. Dobrze zaplanowana kolejność montażu może zapewnić stabilność konstrukcji podczas budowy. Może również zminimalizować ryzyko związane z podnoszeniem i ustawianiem ciężkich komponentów.
Analiza kosztów i korzyści
Wreszcie, wszelkie wysiłki optymalizacyjne powinny obejmować analizę kosztów i korzyści. Chociaż poprawa parametrów konstrukcyjnych stalowej ramy przestrzennej jest ważna, konieczne jest również kontrolowanie kosztów.
Koszt ramy obejmuje koszt materiałów, produkcji, transportu i budowy. Optymalizując formę konstrukcyjną, można zmniejszyć ilość użytych materiałów, uprościć proces produkcyjny i skrócić czas budowy, a wszystko to może prowadzić do oszczędności. Jednakże oszczędności te należy zrównoważyć z potencjalnymi korzyściami wynikającymi z bardziej solidnej i wydajnej konstrukcji, takimi jak zwiększona trwałość i obniżone koszty konserwacji w całym okresie trwania projektu.
Wniosek
Optymalizacja formy konstrukcyjnej stalowej ramy przestrzennej jest złożonym, ale satysfakcjonującym procesem. Przeprowadzając dokładną analizę konstrukcyjną, optymalizując geometrię, wybierając odpowiednie materiały, projektując odpowiednie połączenia, biorąc pod uwagę czynniki konstrukcyjne i przeprowadzając analizę kosztów i korzyści, możemy stworzyć stalową ramę przestrzenną, która jest nie tylko wydajna konstrukcyjnie, ale także opłacalna.
Jako dostawca stalowych ram przestrzennych dokładamy wszelkich starań, aby dostarczać naszym klientom produkty wysokiej jakości, które spełniają ich specyficzne potrzeby. Jeśli masz projekt wymagający stalowej ramy przestrzennej, z przyjemnością omówimy Twoje wymagania i będziemy współpracować z Tobą w celu optymalizacji formy konstrukcyjnej. Skontaktuj się z nami, aby uzyskać szczegółową konsultację i zacznijmy wspólnie budować Twój kolejny wspaniały projekt.
Referencje
- „Konstrukcje stalowe: projektowanie i zachowanie” Salmona, Johnsona i Malhasa.
- „Struktury kosmiczne: zachowanie i projektowanie koncepcyjne” Kennetha P. Breena.
- „Analiza strukturalna ram stalowych” SP Timoshenko i DH Young.
